上海吉邁閥門制造有限公司主要生產≦Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

產品說明

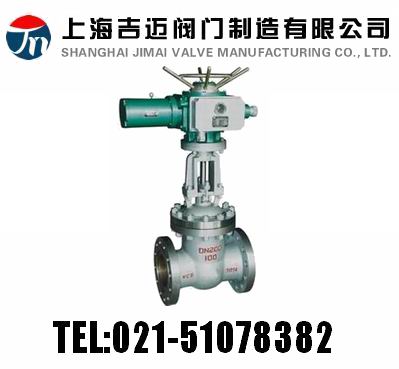

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、鉻鎳鈦不銹鋼（Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941W-100R），公稱壓力 PN100~PN200，閥體材料為碳素鋼（Z941H-100~200 Z941Y-100~200）、鉻鎳鈦不銹鋼（Z941Y-100P~200P Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941Y-100R~200R Z941W-100R）、鉻鉬合金鋼（Z941Y-100I~200I Z941W-100I）的閘閥。

產品性能參數

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-100~200	100~200	10.0~20.0	≤425	水、蒸汽、油品
Z941Y-100~200
Z941Y-100I~200I			≤550	油品、蒸汽
Z941Y-100P~200P			≤150	弱腐蝕性介質
Z941Y-100R~200R			≤200	醋酸類
Z941W-100R	100	10.0	≤200	醞釀類
Z941W-100I			≤550	油品、蒸汽
Z941W-100P			≤150	弱腐蝕性介質

返回頁首

產品零部件材料

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941H-100~200	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z941Y-100~200			堆焊硬質合金
Z941Y-100I~200I	鉻鉬合金鋼			柔性石墨
Z941Y-100P~200P	鉻鎳鈦不銹鋼			聚四氟乙烯
			本體密封
Z941Y-100R~200R	鉻鎳鉬鈦不銹鋼		堆焊硬質合金	聚四氟乙烯或柔性石墨
Z941W-100R			本體
Z941W-100I	鉻鉬合金鋼	耐熱鋼或不銹鋼
Z941W-100P	鉻鎳鈦不銹鋼

返回頁首

產品外形及結構尺寸

Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	680	150
65	280	220	170	138	110	32	8×Φ25	730	180
80	310	230	180	148	115	34	8×Φ25	795	190
100	350	365	210	172	145	38	8×Φ30	880	300
125	400	310	250	210	175	42	8×Φ34	943	440
150	450	350	290	250	205	46	12×Φ34	1234	400
200	550	430	360	312	260	54	12×Φ41	1339	684
250	650	500	430	382	313	60	12×Φ1	1470	803
300	750	585	500	442	364	70	16×Φ48	1830	1568
350	850	655	560	498	420	76	16×Φ54	2185	1510

返回頁首

Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	490	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

返回頁首

Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H
50	350	210	160	128	95	40	8×Φ27	712
65	410	260	203	165	110	48	8×Φ30	765
80	470	290	230	190	160	54	8×Φ34	850
100	550	360	292	245	190	66	8×Φ41	980
125	650	385	318	270	205	76	12×Φ41	1080
150	750	440	360	305	240	82	12×Φ48	1140

返回頁首

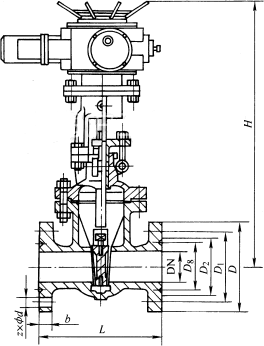

產品外形及結構尺寸示意圖

返回頁首



訂貨提供產品參數：Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
