上海吉邁閥門制造有限公司主要生產≦Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

產品說明

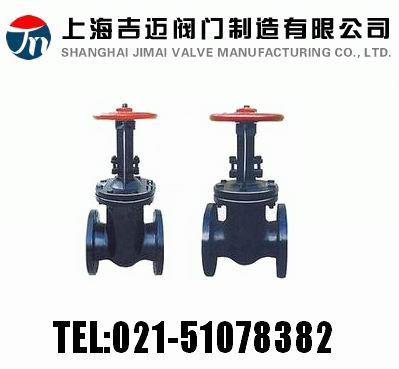

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z44H-16C~160C Z44Y-16C~160C）、鉻鉬鋼（Z44Y-16I~160I）、不銹鋼（Z44Y-16P~160P Z44Y-16R~160R）的閘閥。

產品性能參數

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z44H-16C~160C	16~160	1.6~16.0	≤425	天然氣、水、蒸汽、油品
Z44Y-16C~160C
Z44Y-16I~160I			≤550	水、蒸汽、油品
Z44Y-16P~160P			≤150	硝酸類
Z44Y-16R~160R				醋酸類

返回頁首

產品零部件材料

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z44H-16C~160C	碳素鋼	鉻不銹鋼	堆焊不銹鋼	柔性石墨
Z44Y-16C~160C			堆焊鈷鉻鎢硬質合金
Z44Y-16I~160I	鉻鉬鋼	鉻鉬鋼
Z44Y-16P~160P	鉻鉬鈦鋼	鉻鉬鈦鋼		柔性石墨或聚四氟乙烯
Z44Y-16R~160R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼

返回頁首

產品外形及結構尺寸

Z44H、Z44Y 型 PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2½	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470

返回頁首

Z44H、Z44Y 型 PN25 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2½	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470

返回頁首

Z44H、Z44Y 型 PN40 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	391	435	250	26
50	2	250	160	395	450	250	30
65	2½	280	180	458	530	300	43
80	3	310	195	477	565	300	62
100	4	350	230	530	640	300	82
125	5	400	270	605	740	350	115
150	6	450	300	725	885	350	145
200	8	550	375	905	1115	400	210
250	10	650	445	1035	1295	450	315
300	12	750	510	1135	1445	500	400
350	14	850	570	1220	1580	550	550
400	16	950	655	1340	1750	700	900
450	18	1050	680	1440	1900	700	1240
500	20	1150	755	1590	2100	700	1900

返回頁首

Z44H、Z44Y 型 PN63 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	165	391	435	250	32
50	2	250	175	395	450	250	42
65	2½	280	200	458	530	300	55
80	3	310	210	477	565	300	80
100	4	350	250	530	640	300	120
125	5	400	295	605	740	350	170
150	6	450	340	720	885	350	245
200	8	550	405	925	1135	450	415
250	10	650	470	1075	1335	450	415
300	12	750	530	1135	1445	500	505
350	14	850	595	1220	1580	550	650
400	16	950	670	1340	1750	700	1200

返回頁首

Z44H、Z44Y 型 PN100 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	165	406	450	250	42
50	2	250	195	410	450	250	52
65	2½	280	220	478	550	250	68
80	3	310	230	512	600	300	101
100	4	350	265	566	670	300	180
125	5	400	310	745	880	350	275
150	6	450	350	825	985	350	350
200	8	550	430	990	1200	400	408
250	10	650	500	1090	1350	450	505
300	12	750	585	1336	1646	450	670
350	14	850	655	2660	—	—	—
400	16	950	715	2950	—	—	—

返回頁首

Z44H、Z44Y 型 PN160 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	260	175	395	351	320	66
50	2	300	215	612	557	360	89
65	2½	340	245	677	605	360	123
80	3	390	260	685	610	400	236
100	4	450	300	751	641	450	—
125	5	525	355	868	733	560	—
150	6	600	390	997	837	640	—
200	8	750	480	1221	1011	720	—
250	10	900	580	—	—	—	—
300	12	1050	665	—	—	—	—

返回頁首

產品外形及結構尺寸示意圖

返回頁首



訂貨提供產品參數：Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
