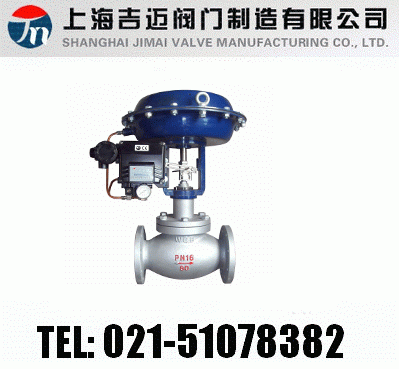

ZJHM精小型氣動套筒調節閥
【ZJHM精小型氣動套筒調節閥-產品說明】
ZJHM精小型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
【ZJHM精小型氣動套筒調節閥-產品特點】
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
【ZJHM精小型氣動套筒調節閥-主要技術參數】
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產
|
|
額定流量
系數Kv
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直線、等百分比、快開型
|
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|
可調比R
|
50:1
|
|
氣源接頭
|
M16×1.5
|
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
【ZJHM精小型氣動套筒調節閥-執行機構】
|
型 號
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
彈簧范圍KPa
|
20～100(標準)；40～200；80～240；20～60；60～100
|
【ZJHM精小型氣動套筒調節閥-性能指標】
|
項目
|
指標值
|
項目
|
指標值
|
|
|
基本誤差％
|
不帶定位器
|
±5.0
|
始
終
點
偏
差
％
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
|
終點
|
±2.5
|
|
|
帶定位器
|
±1.0
|
帶定位器
|
始點
|
±1.0
|
|
|
終點
|
±1.0
|
|
|
回差％
|
不帶定位器
|
3.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
|
終點
|
±5.0
|
|
|
帶定位器
|
1.0
|
帶定位器
|
始點
|
±1.0
|
|
|
終點
|
±1.0
|
|
|
死區％
|
不帶定位器
|
3.0
|
|
|
帶定位器
|
0.4
|
允許泄漏量L/h
|
1×10-3×
閥額定
容量
|
|
|
額定行程偏差％
|
±2.5
|
|
注：本產品執行GB/T4213-92國家標準。
【ZJHM精小型氣動套筒調節閥-允許壓差】
|
開關
方式
|
執行
機構
型號
|
彈簧
范圍
KPa
|
氣源
壓力
KPa
|
需
要
附
件
|
公稱通徑（閥座直徑）mm
|
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
氣
關
|
ZHA-22
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
3.00
6.4
6.4
|
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
|
ZHA-34
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
|
ZHA-45
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.14
6.4
6.4
|
|
氣
開
|
ZHA-22
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
1.13
3.38
6.40
|
0.98
2.93
6.4
|
|
|
|
|
|
ZHA-34
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
|
ZHA-45
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
注：1)P－閥門定位器；R－壓力繼動器。
2)允許壓差為閥關閉P2=0狀態，△P的較大值。
3)較大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。
【ZJHM精小型氣動套筒調節閥-主要零件材料】
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～600℃
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
具體訂貨詳情請進入：
本頁名稱：ZJHM精小型氣動套筒調節閥
本頁網址：http://m.yoizone.com.cn/Valve_Product_440.html
官方網站：http://m.yoizone.com.cn
【ZJHM精小型氣動套筒調節閥-主要外形尺寸】
|
DN
|
L
|
H
|
H1
|
質量
|
φA
|
|
PN16
|
PN40
|
PN64
|
普通
|
高溫
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
訂貨提供產品參數：ZJHM精小型氣動套筒調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
